Ремонт iPad Air в Москве недорого. Замена стекла
Автор: DiP | Количество просмотров: 127843

Внимание! Все, что написано ниже, может быть произведено, если у Вас стальные яйца Вы уверены в себе и у Вас "прямые руки". Если Вы собираетесь повторить данный опыт, Вы действуете на свой страх и риск.


Предисловие

Ситуация сложилась так, что iPad 2 упал с высоты около метра на ламинат. В итоге мы получили iPad с паутиной, брендированной Человеком-пауком.





После разъяснения жене, что не стоит подбрасывать iPad, подкручивая его в воздухе, а также ознакомления с ценами на его ремонт по замене тачскрина (5-7 тыс. руб., возможно, можно найти и подешевле) было принято решение самостоятельно произвести замену.


Сам тачскрин/стекло можно найти в продаже и в РФ по цене около 2 тыс рублей, но я решил заказать его через eBay, тем более, после падения iPad 2 продолжал работать и замена его не горела, можно было подождать... Был куплен вот этот набор (продавец gadgettown), помимо самого тачскрина, в комплект вошли дополнительные аксессуары (подробнее см. ниже).


Посылка

Благодаря "отличной" работе нашей почты (полетел тапок ненависти), мне пришлось ждать посылку 3 месяца, как уже потом оказалось, что моя посылка решила слетать в Самару и уже потом оттуда, видимо, на перекладных экспресс-черепахах поехала ко мне.



В посылке было обнаружено: само стекло-тачскрин черного цвета, кстати, при желании Вы можете заказать белого цвета, тем самым сменить пол у iPad; две отвертки (одна крестовая, другая прямая); небольшая присоска (1 шт.); две зеленные пластмассовые лопатки;  плюшки треугольной формы (2 шт.) и клейкая лента.





На тачскрине был обнаружен шлейф, а также отверстия под кнопку Home и фронтальную камеру.




Понеслась

Скажу сразу, процедура по вскрытию iPad 2 или iPad 3 (все аналогично) не из простых, поэтому перед началом работы очистите свой разум, прикоснитесь к батареи, снимите статику, найдите в доме фен...

Мне повезло больше, так как мне удалось раздобыть технический фен, который позволяет выставлять температуру. Уже догадались, зачем нам фен? Если нет, то я Вам расскажу... Начиная со второго поколения планшета, стекло/тачскрин крепится к его основанию при помощи клея.



Если у Вас технического фена не оказалось, то Вы можете воспользоваться обычным, так как стекло у нас уже треснуто, то за температурой можно особо не следить.


Рекомендации. В случае использования технического фена рекомендую выставить температуру между 200-250 градусов.
Внимание! Перед начало работ убедитесь, что планшет выключен!

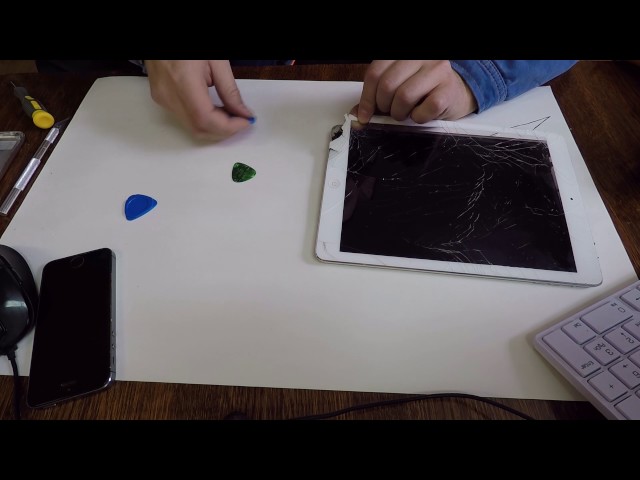

Аккуратным, плавным движением начинаем прогревать рамку планшета, можно начать с левого или правого края.

Будьте внимательны! Долго фен не задерживайте на одном месте, постоянно перемещайте его вдоль области, которую нагреваете.


Отключите фен и попробуйте поддеть стекло лопаткой, входящей в комплект или воспользуйтесь ножом.


Клей нагреется и начнет отставать, и Вы сможете приподнять край стекла, постепенно пропихивая темную плюшку плоскую лопатку, идущую в комплекте, в зазор (см. фото ниже).




Прогревая стекло по всему периметру, можно подкладывать, например, визитки "нужных" Вам людей/организаций в те места, которые уже отклеились.



Если эпицентр удара пришелся на край, то будьте готовы, что при отклеивании стекла данная область начнет крошиться, поэтому ее лучше посильнее нагреть.




Внимание! Справа от кнопки Home расположилась нижняя антенна, которая должна остаться на нижней части iPad (см. фото ниже), а не на тачскрине. Будьте аккуратны!

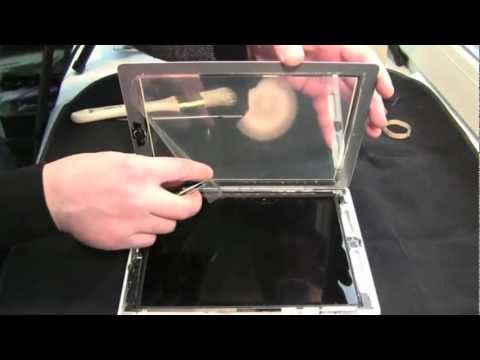

Все визитки всунуты? Тогда берем волшебную iПрисоску и потихоньку начинаем тянуть стекло на себя.




В итоге у Вас должна получиться примерно вот такая картина:



Для того, чтобы отсоединить шлейф, идущий от тачскрина, Вам нужно для начала снять дисплей.



Откручиваем четыре винта крестовой отверткой, которая шла в комплекте (см. фото ниже).





Аккуратно отодвигаем дисплей немного в сторону и видим два шлейфа.



Приподнимаем защелку шлейфа от дисплея (см. фото ниже) и аккуратно его вытягиваем из разъема.



Снимаем дисплей.






Под ним видим аккумулятор, разделенный на три секции.




Емкость 6930 mAh

Слева от него под металлическими кожухами находится "сердце" iPad (чип Apple A5, различные модули), а также разъем подключения к аккумуляторной батареи.



В верхнем левом углу расположился слот для microSIM-карты.




Но вернемся к шлейфу от тачскрина... После того, как мы сняли дисплей, мы упростили тем самым доступ к шлейфу.




Внимание! Чтобы вытащить шлейф, нужно отщелкнуть две черные пластмассовые скобки (см. фото ниже).





После того, как мы сняли старый тачскрин, следует обратить внимание на его рамку более внимательно. C обратной стороны сверху Вы увидите металлическую пластину, которую также нужно отклеить, разогрев данную область феном. Эту пластину нужно переклеить на новый тачскрин (суперклей Вам в помощь).





Пластина под фронтальную камеру

С нижней части старого тачскрина снимаем кнопку Home, выкручивая два винта и отклеивая металлическую пластинку (см. фото ниже).





Аккуратно и в той же последовательности приклеиваем и прикручиваем все детальки с кнопкой Home к новому тачскрину.

Рекомендации. Настоятельно рекомендую перед тем, как приклеить тачскрин к нижней части iPad, поставьте все на место и включите iPad. Проверьте, что кнопка Home работает, что Вы её собрали правильно.


Клейкая лента. Помните в комплекте шла лента? Вот ей и будем приклеивать стекло (тачскрин). Возьмите в руки старый тачскрин и внимательно посмотрите на следы, оставленные клеем, затем берем соответствующие полоски клейкой ленты и наклеиваем их на те же места, но на новый тачскрин.






Должно получиться примерно так:



Снимаем верхний слой ленты и в итоге получаем очень тонкую бумажную ленту, на нижний край которой нанесен клей, когда же мы будем нагревать тачскрин, то клей проступит, тем самым мы получим этакий двусторонний скотч и стекло (тачскрин) приклеится.


Рекомендации. Нанести немного суперклея на нижнюю часть обратной стороны тачскрина, чтобы лучше приклеить данную область.


Будьте внимательны, чтобы частицы пыли не попали между дисплеем и стеклом, для этого лучше данную процедуру проделывать в ванне, где высокая влажность и огромные булыжники пыли не летают в воздухе, так наровя упасть именно туда, куда вам не нужно.



После нагрева феном рамки стекла, сверху на iPad кладем энциклопедию, а лучше сразу весь том, а еще лучше аккумулятор.



Ждем минут 20-30, чтобы наверняка...



В итоге получаем iPad 2 с целым стеклом.
